شرح الرواتر و تحديد الاعطال الشائعة وطرق اصلاح العطل

السلام عليكم ورحمة الله وبركاته

هنبدا بشرح الرواتر بقى ونعرف المكونات بعد كدة نبدا ب بتحديد الاعطال والاعطال الشائعة كمان

والفولت كام على اهم القطع عشان يبقى مرجع هنا لو حد قابلتو اى مشكلة

-----------------------------------------------------------------------

اولا

فى رواتر بيشتغل على 12 فولت و فى راوتر تانى بيشتغل على 9 فولت

هنقول ان بيشتغل على 9 فولت اول ما بركب الادابتر الجهد بيخش على ملفات تنعيم ومكثفات ورقمة على البوردة

FB1 – FB3

بعد كدة يقوم داخل على المكثفين الكيميائين دول عشان يعملو استقرار اكتر للفولت

ومن النقطة ديه ال 9 فولت هتبدا تشوف اتجاهتها بمعنى

ان بعد المكثفين دول بتعدى على مقاومة فيوزية

ولو عدتها تبدا تخش على الباور الثانوى

ايه هوا بقى الباور الثانوى دة :

انا لو مريت ال 9 فولت دول على البروسيسور او الرامة او الفلاش او حتى ايسى الواى فاى هيتحرق فورا

فا المصممين ركبو دائرة خافض للجهد

Step down converter

ودة بيتكون من ايسى بيسمى ايسى

Dc to dc

وملف ودايود

الايسى دة لما نفتح الداتا شيت بتاعتو هنلاقية انو ينفع يكون

Step down – step up

يعنى محول رفع وخفض

طيب هنا فى الرواتر محول خفض يعنى ال 9 فولت الى بتخشلو بيخليها 5 فولت

ودة فى صورة رقم  (1)



تقوم ال 5 فولت ديه رايحة للبروسيسور

صورة رقم (2)



بعد كدة البروسيسور يدى امر بتشغيل الفلاش والرام

طيب الفلاش دة فى ايه

دة بيبقى موجود فيه النظام التشتغيل

مش لما بتيجى بتفتح صفحة الراوتر بتكتب

192.168.1.1

بيفتح صفحة كدة صح الصفحة ديه النظام بتاع الراوتر الى بتعمل منة كونفجريشن طيب يعنى ايه يعنى معنى تانى دة زى الهارد الى بتحط عليه الويندوز

صورة رقم (3)

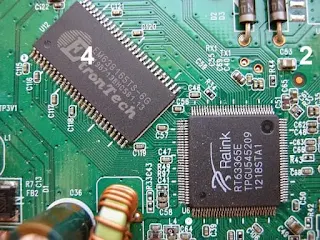

الرام بقى الرام دة بيساعد ان العمليه الى بتفتح فيها الصفحة تمم بسرعة

زى كدة اكنك بتفتح برنامج على الكمبيوتر مش انت بتبقى محتاج رامات عشان تفتح بسرعة هوا نفس الفكرة

صورة رقم (4)



بس فى برضه مشكلة هيا ان لو وصل 9 فولت او 5 فولت بتوع البروسيسور للفلاش او الرام هيتحرقو

الحل ايه

المصممين قامو ضايفين منظم جهد

المنظم دة بياخد ال 5 فولت دول وبيخليهم 3.3 فولت

صورة رقم (5)



ودة بقى بيغذى

الفلاش

والرام

وايسى

Dsl

صورة رقم (6)



وايسى الواى فاى

(7)



طبعا بيتغذى بجهد تانى بس لما نوصل لدرس الجهود هقولكو عليها عشان ماتتلغبطوش

كفايه كدة عشان الدرس ميبقاش طويل

الدرس الجى ان شاء الله هيبقى فيه كل حاجة جهدها كام وعليها كام فولت

عشان نخش فى الاعطال
