البطاريه بتخلص بسرعه !!!!!!!!!!!!!

تتبع اصلاح عطل التسريب
للمبتدئين
الفرق بين التسريب والاستهلاك والقفله هو :

التسريب :
١/هو سحب الجهاز لمعدل امبير صغير بمجرد توصيل الجهاز بالباور سبلاى وبدون الضغط على زر الباور
٢/عند الضغط على زر الباور  الجهاز يعمل بشكل طبيعى اى ان التسريب لا يعوق دائره الباور عن العمل
٣/ المكون المسؤل عن التسريب  يكون متصل على خط ريش البطاريه
٤/عند قياس ممانعه ريش البطاريه بالافوميتر  على وضع البازر بوضع اطراف الافو على اطراف ريش البطاريه فى الاتجاهين نجد قيمه ممانعه متدنيه اقل من ٣٠٠ فى الاتجاهين
٥/يكون الحل بضروره تغيير المكون المتسبب فى ذلك
٦/تكون شكوى العميل هى سرعه نفاذ شحن البطاريه حتى بعد تبديلها بواحده اصليه

الاستهلاك :
١/هو عدم ملاحظه تسريب بمجرد توصيل الجهاز

٢/عند الضغط على زر الباور يعمل الجهاز طبيعى ولكن معدل سحب امبير التشغيل يكون اعلى من المعدل الطبيعى
٣/عند قياس ممانعه ريش البطاريه نجد ممانعه اقل من ٣٠٠ فى اتجاه ومالانهايه فى الاتجاه الاخر

٤/يكون الحل المبدئي بتنظيف البورده وتجفيفها اكثر من مره وقياس الممانعه فى كل مره والتاكد من اقترابها من ٣٠٠

٥/تكون شكوى العميل هى نفس شكوى التسريب بنفاذ شحن البطاريه سريعا

القفله :
١/هى تسريب كبيير جدا ويعوق دائره الباور عن العمل
٢/قد تظهر القفله بمجرد توصيل الجهاز بالباور سبلاى وبذلك تكون على خط ريش البطاريه اى من المنبع وقد تكون القفله بعد الضغط على زر الباور وبذلك تكون فى احد دوائر التوزيع وتظهر معها سخونه عاليه جدا
٣/عند قياس ممانعه ريش البطاريه تعطى بازر من الناحيتين  وللقفله اشكال متعدده ويمكن تتبعها بالايفون والسامسونج كما نشرنا بالمقالات السابقه

٤/تكون شكوى العميل ان الجهاز فاصل باور  وفى معظم الاحوال يكون السبب وقوع الجهاز بالمياه

الجهاز : لينوفو A6000

حاله الجهاز :يعمل باور

شكوى العميل : نفاذ شحن البطاريه سريعا

خطوات الحل :

١/تم التاكد من شكوى العميل بتجربه بطاريه اخرى اصليه واتضح صدقه

٢/تم توصيل الجهاز بالباور سبلاى وملاحظه مؤشر الامبير قبل الضغط على زر الباور لمتابعه وجود تسريب ام لا وبالفعل تم ايجاد سحب بقيمه 80mah مما يفيد وجود تسريب والمكون المتسبب به يقع على خط ريش البطاريه ولكن قيمه السحب ضعيفه جدا مما يفيد عدم وجود سخونه

٣/تم فك الجهاز وازاله جميع الملحقات مثل الشاشه والكاميرات والهزاز للتاكد من المتسبب بالتسريب مكون على البورده وليس ملحق تالف وبالفعل لم يختفى التسريب

٤/تم عمل فحص عينى للبورده لتحسس وجود اثار مياه او عمل مسبق ولم نجد

٥/تم الضغط على زر الباور وعلى يقين بان الجهاز سيعمل ولكن معدل السحب سيكون اكبر من الطبيعى وتحسس سخونه وبالفعل بدأت السخونه تظهر  ببطى على احد اطراف المعالج والمقابله لمكونات دائره الشبكه وبالاخص باور املفير الشبكه PA

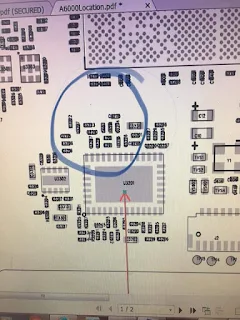

٦/وحيث ان باور امليفير الشبكه يتغذى بفولت  البطاريه اتجهت اليه الاحتمالات فتم فتح المخطط والتاكد من ذلك ايضا كما بالصوره  وتم رفعه

٧/بالفعل اختفى التسريب بعد رفع الايسى ومازال



 الجهاز يعمل باور ولكن بالتاكيد لن يكون هناك شبكه  مما اكد لنا صحه الاحتمالات

٧/تم البحث على جوجل بالارقام المحفوره على ظهر الايسى عن بديله ليتبين انه من النوع كوالكوم ويوجد بالعديد من الاجهزه مثل سامسونج A5 , A8 واوبو وغيرها كما بالصوره


٨/بحمد الله تم استبدال الايسى وتحسس وجود اى خطأ بتركيبه عند التوصيل على الباور بخفض فولتيه الباور والارتفاع تدريجيا ليتبين زوال  التسريب والجهاز يعمل باور والشبكه تعمل بنجاح

بالتوفيق للجميع
