تتبع عطلين للمذبذب (سامسونج-انفينكس) ودوره بالشبكات

تتبع عطلين للمذبذب   (سامسونج-انفينكس)  ودوره بالشبكات للمبتدئين

اولا لابد من معرفه الاتى:

1/ابرز اعضاء دائره الشبكه هما (الهوائيات -ايسى باور املفير-ايسى الشبكه الرئيسى -كرستاله الباور او المذبذب OSC)

2/الهوائيات هى انتنا باد -انتنا سوكت-كابل شبكه اذا كان الجهاز بفلاته شحن )

3/الهوائيات هى المسؤله عن التقاط الشبكه وقوتها

4/ايسى الشبكه الرئيسى هو معالج اشاره الارسال والاستقبال RF

5/ايسى باور املفير هو مضاعف الطاقه للشبكه ويدخل فى دائره الارسال PA ،،،،ويدخل بدائره الارسال والاستقبال اذا تم دمجه بايسى الانتنا سويتش ليكون PF

6/اول خطوه فى اصلاح الشبكه هى وضع خط سليم بالحهاز للتاكد ان العطل شبكه وليس بيت شريحه لانهم عند العميل سوا (لا يوجد شبكه)

7/ثانى خطوه هى كتابه الكود *#06# بقائمه الاتصال للتاكد من وجود imei ويكون سليم بمطابقته بالمطبوع على الجهاز ولا يبدا ب 0049

للتاكد من  ان العطل هارد وير وليس سوفت وير

8/لحصر العطل يتم الذهاب الى قايمه الاعدادات والبحث اليدوى عن الشبكه لفصل دائره الشبكه الى دائرتين (استقبال  ثم ارسال)

نوع الجهاز : سامسونج s7582
حاله الجهاز :يعمل باور ولكن لا توجد خدمه وظهور علامه دائره على الشبكه

خطوات الحل:
1/تم وضع خط بالجهاز والتاكد من ان الجهاز يقراء الشريحه وبالفعل الوضع طبيعى

2/تم كتابه الكود *#06# للتاكد من وجود imei وان العطل ليس سوفت وير  وبالفعل موجود سليم





3/تم الذهاب الى قائمه الاعدادات واجراء البحث اليدوى عن الشبكه لفصل دائره الشبكه الى دائره استقبال ودائره ارسال والوقوف على عناصر العطل

4/بدا الجهاز بالبحث عن الشبكه بكلمه جارى البحث مما يفيد سلامه ايسى الشبكه الرئيسىRF

5/النتيجه المنتظره فى هذا الوضع هى ظهور جميع شبكات الدوله ووقتها سنتاكد من سلامه الهوائيات (انتنا باد و انتنا سوكت )

6/ فى حاله ظهور شبكه واحده او شبكتين فقط مع تكرار البحث بمكان جيد الشبكه يكون العيب هوائيات ويتم اضافه كابل الشبكه ضمنهم اذا كان شحن الجهاز على فلاته

7/ظهرت النتيجه كما بالصوره (حدث خطأ اثناء البحث عن الشبكات ) مما يفيدالاتى :

السوفت سليم لوجود وسلامه ال imei

ايسى الشبكه سليم لانه قام بالبحث

الهوائيات سليمه لان نتائجها لم تظهر حتى ولو كانت بكلمه (لا توجد شبكات متاحه)

باور املفير الشبكه لم يتم الحكم عليه لان الخلل بدائره الاستقبال وليس الارسال

ماتبقى بالدائره هو المذبذب او كرستاله الباور

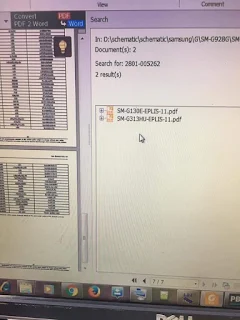

تم البحث عن المذبذب بالمخططات باستخدام الرقم الفزيائى للعنصر وتم ايجادها باكثر من بودره كما بالصوره



تم رفع المذبذب وقبل تغييره تم توصيل الجهاز بالباور سبلاى لنجد انه فصل باور نهائى ويسحب ضعيف 42 mah ويثبت  مما يفتح لنا باب اخر للبحث اثناء الوقوف على حاله السحب الضعيف فى فصل الباور




بفضل الله تم تركيب المذبذب الجديد ليعود الجهاز للحياه ومعه الشبكه


،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،،

ولكن من اجهزه انفنيكس اختلف الامر يا صديقى

الجهاز :infinix.  X557

العطل : لاتوجد شبكه،،،،، والواى فاى يكتب (تم الحفظ)بعد كتابه الباسورد ،،،،والبلوتوث يعمل طبيعى

خطوات الحل :

1/وضع خط سليم الجهاز يقراء الخط ومثلث الشبكه فارغ

2/كتابه الكود *#06# وبالفعل يوجد سريال سليم مطابق

3/البحث اليدوى عن الشبكه ،،،يقوم بالبحث مما يفيد سلامه ايسى الشبكه الرئيسى

4/ظهور النتيجه (لاتوجد شبكات متاحه كما بالصوره) مما يفيد وجود خلل بالهوائيات كما يحدث بالسامسونج

5/تم تغيير جميع الهوائيات (انتنا باد -انتنا سوكت-كابل شبكه)جميعم ولكن دون جدوى

6/ ولكن ما هو الرابط بين الواى فاى وشبكه المحمول ؟؟؟؟؟؟؟؟؟؟؟؟؟ الرابط هو المذبذب (كرستاله الباور) حيث يعتمد الواى فاى فى تردده على الكرستاله الرئيسيه للشبكه والدليل وجود مذبذب واحد بالجهاز

7/تم تغيير المذبذب من بورده مماثله وقبل التركيب تم توصيل الجهاز بالباور سبلاى ليكون فعلا السحب 190mah مع الثبات اى سحب ضعيف

8/بحمد الله تم تركيب المذبذب وعاد الجهاز للعمل مع تشغيل وربط للواى فاى وشبكه سليمه
