تتبع اصلاح عطل عدم قراءه sim iphone 6s pluse للمبتدئين

الحجم الحقيقى لدائره ال SIM 🙄

تتبع اصلاح عطل عدم قراءه sim iphone 6s pluse للمبتدئين 😉

اولا لابد من معرفه الاتى :
1/شريحه الاتصال عباره عن ذاكره ومعالج 😲😲

2/هناك مراحل تطور للشريحه  تتضح من خلال اطراف بيت الشريحه تبدأ من ٨ اطراف ثم ٦اطراف وتنتهى حتى الان ب٧اطراف ومستقبليا ندخل عالم ال ESIM  🪐🪐

المرحله الاولى : شريحه ٨اطراف تعرف عليها :

👇👇Sim card pins.

 VCC (power supply)

 RST (reset)

 CLK (clock)

 D+ (USB Inter-chip)

 GND (ground)

 VPP (voltage programming power)

 I/O (input/output)

 D- (USB Inter-chip)
لاحظ الاتى :

1/ احد الاطراف ارضى 🤪

2/اطراف ال usb تستخدم فى برتوكول ربط الشريحه بالكمبيوتر والانترنت مثل الشرائح الموجوده لربط البوكسات ودونجولات السوفت وير وكذلك استخدام انترنت الشريحه على الكمبيوتر من خلال ادوبتر لشركات الاتصالات  وممانعتهم اذا وجدتهم فى بورده المحمول تكون مالانهايه ومكانهم على البورده هما الريشه العلويه والسفليه من ناحيه قص الشريحه 🤓🤓

3/طرف ال vpp ممانعته مالانهايه فى الاجهزه القديمه او بالاخص التى لا تدعم خاصيه nfc وممانعته قراءه فى الاجهزه التى تدعم  هذه الخاصيه  لذلك ممانعه بيت الشريحه تحمل احتمالين  اما ٥قراءه وواحد بازر ،،،، او ٤قراءه وواحد بازر وواحد مالانهايه🥺🥺

4/باقى الاطراف الاربعه  ممانعتهم قراءه ،،،،٣ منهم متقارببن بارقام الممانعه والاخير مختلف وهو خط ال vcc الاتى من ايسى الباور  الرئيسى🤔🤔

5/فولتيات بيت الشريحه يتم انطلاقها من مرحله الاقلاع وبناء عليه قد اجبرتك  معظم الشركات ذات البطاريه الخارجيه بفصل البطاريه للتمكن من تركيب الشريحه (مقصوده)فى حين لم تجبرك على ذلك مع معظم كروت الميمورى  مثال samsung🤭🤭

6/الشركات ذات البطاريه الداخليه اجبرت الجهاز على عمل اعاده التشغيل عند وضع الخط او ازالته سواء كان بيت الشريحه على سوسته ام لا مثال  sony 😡😡

7/اما الفريق الثالث بطاريه داخليه ولم يعيد تشغيل الجهاز ولكن اعتمد على طرف سابع يسمى DETECT يصل عليه ١.٨فولت عند وضع الخط او فصله عن الارضى بدون وضع الخط ويعتبر الفولت الوحيد النشط باطراف بيت الخط اثناء التشغيل وبدون شريحه ويتم تنشيطه ليفهم المعالج ما حدث وتتعامل الدائره من الشريحه الموجوده وقبل وضع الشريحه تكون متصله بالارضى تلامس مثل apple🤗🤗

خطوط واليه عمل دائره تشغيل الشريحه والربط بالشبكه معقده جدا لان الاعضاء فيها هم :

Pmu ايسى الباور الرئيسى 😲😲

Cpu المعالج☠☠

BB CPU ايسى البيسباند الرئيسى 🥺🥺

BB PMU ايسى باور البيسباند 😟😟

EPRROM ايبروم البيسباند 🤒🤒

NFC 😇😇

اما اذا  اردت فهم التركيبه اليك  الطريق :👨‍🎓👨‍🎓

١/افضل الاجهزه  لهذا البحث ستكون الايفون لفصل دائره البيسباند باور ومعالج وايبووم كلا على حدى 🍎🍏

٢/ اذهب لبرنامج phone board وقف على كل نقطه ببيت الشريحه وسجل اتصالها

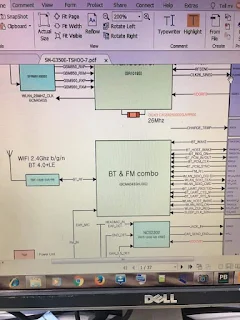

٣/ قم برسم وتحويل المسارات و المخطط الى بلوك ديجرام وستعرف الحقيقه  كما بالصوره 😭😭


اما الصيانه فلا تقلق سنعتمد على مبدئ يهون عليك ذلك وهو :🥳🥳🥳

1/للعمل على اى دائره والوصول للخلل عليك البدأ من نهايه الدائره 👍

2/معرفتك لعدد اطراف النهايه وممانعتهم السليمه وفهمك لاستخدام الافو ستحصل على بدايه الخيط بوجود قطع او قفله  باحد الاطراف( طرف اصله قراءه يعطى مالانهايه او بازر )👍

3/مسببات القطع مكونات التوالى وستجدها دائما فى المقاومات والملفات الموجوده على الخط قم بفحصها  بالوقوف على كلا طرفيها بمجسات الافو لتعطى بازر ان كانت سليمه🔗🔗

4/مسببات القفله مكونات التوازى وستجدها  دائما فى المكثفات والدايودات الموجوده على الخط قم برفعها  واحد يلو الاخر وافحص زوال القفله او قم بالحقن فى الخط بعد معرفه فولتيته🌡🌡

5/لو التوالى سليم فالقطع من اسفل الايسى قم بالخلخله ثم اعاده الشبلنه ثم التغيير 📀📀

6/لو التوازى رفعه لم تزول القفله  فتكون  القفله اسفل الايسى قم بالرفع وتاكد  من زوال القفله ثم قم بالتغيير فورا 🧤🧤

 الجهاز :iphone 6s plus
الحاله :بعمل طبيعى
العطل:لا يقراء الشريحه

خطوات الحل :

1/تم استبدال الشريحه لتفادى تلف شريحه العميل وبالفعل لم يقرأ🤝

2/تم فك الجهاز وعمل فحص عينى لبيت الشريحه ليتبين انه سليم من الناحيه الشكليه وليس به اى شغل او تخريب 👍

3/فحص ممانعه بيت الشريحه ٦ اطراف تبين وجود ٥ اطراف قراءه وطرف بازر اى ممانعه سليمه 🤓

4/فحص خط الdetect ولكن لابد من وضع حديد بيت الشريحه لفصله عن الارضى وتم توضيح مكانه وطريقه اتصاله بالفيديو وتبين ان الممانعه مالانهايه🥳🥳🥳

5/تم تتبع  خط ال detect لنجده متصل على مقاومه R3401-RF  فتم فحص  ممانعتها لنجد لها طرف مالانهايه من ناحيه اتصال الdetect  والطرف الاخر قراءه مما يفيد تلف المقاومه 😀


6/تم تغير المقاومه وبفضل الله عادت الممانعه لخط ال detect  وكذلك قمنا بتشغيل الجهاز وبدون شريحه قياس فولتيه خط ال detect تبين انها 1.8v

واعلم يا صديقى انه ليست كل الاعطال ايسى  وان الافو والفحص والقياس اولا هو سلاحك للوصول سريعا وان اكبر الاعطال تكون فى ابسط الاشياء وان بحثك بعد حل العطل يعطيك الكثير من العلم والتطور 🗣🗣🗣
اسف على الاطاله
اتمنى الافاده للجميع💓💓
احمد عبد الوهاب🇪🇬🇪🇬🇪🇬
