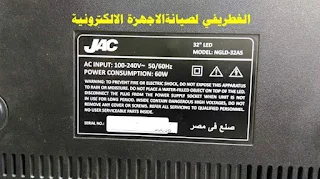

عطل في شاشة جاك JAC 32 LED  موديل : NGLD-32AS

مراحل العطل :ـ

1. فاصلة اضاءة { باك لايت } .

مراحل الاصلاح :ـ

1.تم فك الغطاء وقياس الفولت علي سوكت الليدات اثناء اخذ بلصة التشغيل وجد 104 فولت ثم بدا في الانحفاض الي ان وصل الي 37 فولت .

2.تم التاكد بنسبة 100% ان العطل باك لايت والميني بورد سليمة .

3.تم فك كابل التيكون وكل الكابلات وتم رفع الاطار الخارجي البلاستيك .

4.ناتي الي اهم شي في الفك وهو رفع البانل بعد رفع الاطار الخارجي تم التسمية ورفع البانل من جنب واحد للتاكد هل يوجد لاصق دبل فيس بين البانل والفريم تم لف من كل جنب وطبعنا باقل من راحة اثناء الرفع الحمد لله لا يوجد لصق تم رفع البانل ووضع في مكان بعيد .

5.تم فك سوكت تغذية المساطر من الميني بورد لفحص المساطر تم فحص اول مسطرة وجدت سلمية حسب الصورة المرفقةوتم التعرف علي قيمة الليد الواحد وهو 6 فولت حيث قرات المسطرة 37 فولت ÷ 6 ليد = 6.1 فولت . تم اختبار المسطرة الثانية كاملة وجد تالفة وهنا بدات في قياس ليد ليد وجد ليد واحد فقط هو المحروق حسب الصور المرفقة .

6.ناتي الي تجهيز الحوض للاستقبال المساطر الجديد تم احضار مساطر LG 6 فولت 6 ليد وتم استخدام حجر تجليخ لتسوية مكان المسامير البارز حتي يتم لصق المساطر علي مكان مستوي .

7.تم لصق المساطر والتجربة تم انارة  المساطر حسب الصور المرفقة .

8.تم عمل فتحات الي الليدات الغير مقابلة في المشتت ونظافة  المشتت بعد عملية عمل الفتحات .

9. تم تركيب الورق وتركيب الفريم الخارجي والذي يحمل علية البانل وناتي الي اهم خطوة وهي تركيب البانل وملاحظة وجود 2 كوف جنب علي البانل تم التسمية ووضع البانل بهدوء شديد والتاكد 100% انه مستوي مع الاطار الخارجي البلاستيك وتم تركيب الفريم البلاستيك الخارجي بهدوء وتركيبة من ناحية الكوف بحرص شديد وتم التربيط .

10.تم التسمية والتشغيل الحمد لله ظهرت علامة اللوجو JAC ولا يوجد اي اثار اخري في الخلفية .

11.تم الدخول السرفيس برقم 1147 وتخفيض الباك لايت من 100 الي 70 حسب الصور المرفقة .

12.تم التقفيل بشكل نهائي والتسمية والتشغيل الحمد لله اولا واخيراااا ظهر اللوجو والشاشة تماما حسب الصور المرفقة .


13.اسف جداااا علي الاطالة ولكن حبيت اشرح بالتفاصيل علشان المبتدئين والهواة

تقبلوا تحياتي اخوكم #سيدالغطريفي

لا تنسنوا الدعاء لي والي ابي وامي بالرحمه والمغفرة بظهر الغيب{ امانة }
